En muchas averías de porteros y videoporteros hay un elemento que suele faltar y casi nunca se revisa: el varistor. Su ausencia es una de las causas más habituales de fallos prematuros en abrepuertas, placas y módulos electrónicos.
En esta guía te explicamos qué es un varistor, cuándo usarlo y cómo instalarlo correctamente, con un enfoque totalmente práctico para instaladores.
¿Qué es un varistor y para qué sirve en un portero automático?
Un varistor (VDR – Resistor Dependiente de Voltaje) es un componente electrónico diseñado para proteger circuitos frente a picos de tensión.
Cuando el voltaje supera un umbral determinado, el varistor entra en conducción y absorbe el exceso de energía, evitando que llegue a componentes sensibles como:
-
placas electrónicas
-
módulos de control
-
grupos fónicos
-
centrales de videoportero
En instalaciones de porteros y videoporteros, su función es proteger la electrónica frente a sobretensiones generadas por el propio abrepuertas.
Por qué es imprescindible instalar un varistor en un abrepuertas
Cada vez que un abrepuertas actúa, genera un pico de tensión de retorno. Estos picos no suelen causar una avería inmediata, pero degradan la electrónica con el tiempo.
Qué ocurre si NO se instala un varistor
-
Averías intermitentes difíciles de diagnosticar
-
Fallos prematuros en placas y módulos
-
Daños en grupos fónicos y lectores
-
Sustituciones innecesarias de equipos
Muchas averías “misteriosas” en porteros tienen su origen aquí.
Picos de tensión reales en instalaciones
En comunidades, tiradas largas o instalaciones antiguas, estos picos se amplifican por:
-
longitud del cable
-
empalmes
-
fuentes de alimentación compartidas
-
mala calidad del cableado
Varistor o diodo: qué usar según el tipo de abrepuertas
Este punto es clave y suele hacerse mal.
Abrepuertas de corriente alterna (AC)
Usar varistor o condensador
Es la solución adecuada para abrepuertas alimentados en alterna.
Abrepuertas de corriente continua (DC)
Usar diodo (por ejemplo 1N4004)
El diodo cumple la misma función de supresión del pico, pero adaptado a corriente continua.
Usar un varistor incorrecto puede ser tan malo como no usar nada.

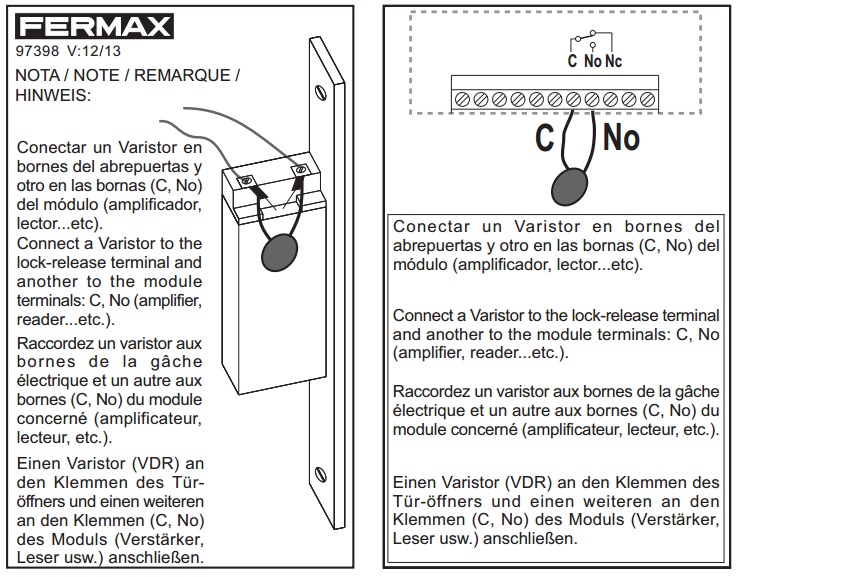

Dónde y cómo conectar un varistor correctamente
El varistor debe colocarse en paralelo al abrepuertas, lo más cerca posible de este.
Ubicación recomendada
-
Un varistor en las bornas del abrepuertas
-
Opcionalmente, otro en la borna del módulo o amplificador
De este modo, el pico se absorbe antes de propagarse por la instalación.
Casos especiales: kits Fermax
En algunos kits como el Fermax 6201, el varistor se instala únicamente en el abrepuertas, ya que el grupo fónico no dispone de bornas específicas para este componente.
En placas y videoporteros de gama superior, sí es recomendable proteger ambos extremos.
Errores comunes de los instaladores
-
No instalar ningún elemento de protección
-
Usar varistor en abrepuertas DC
-
Colocar el varistor lejos del abrepuertas
-
Pensar que “no hace falta porque funciona igual”
La instalación puede funcionar… hasta que deja de hacerlo.
Conclusión: un componente pequeño que evita grandes averías
El varistor es un componente económico, sencillo de instalar y fundamental para la durabilidad de cualquier instalación de portero o videoportero.
Incluirlo no es un extra: es una buena práctica profesional que evita averías, reclamaciones y sustituciones innecesarias.
Si tienes dudas sobre qué protección usar en tu instalación, en TDTprofesional puedes consultarnos sin compromiso. Trabajamos a diario con instaladores y conocemos los problemas reales de campo.
¿Como se conecta un varistor?
Los varistores se conectan en la borna del abrepuertas y otro en la borna del módulo (Amplificador, lector…etc)
En el grupo fónico del 6201, el varistor solo se monta en el abrepuertas, ya que el grupo fónico del kit no incluye estas conexiones, solo lo incluyen grupos fónicos de videoporteros y placas más grandes.
Como conclusión, añadir que a la hora de instalar un abrepuertas es fundamental la incorporación de un varistor para proteger nuestra instalación de la sobrecargas en la tensión.
Para más información, puedes ponerte en contacto con nosotros en nuestra web, www.tdtprofesional.com o llamando al teléfono 952 230 671.
Hola, el diodo le tienes que poner el lado de la ralla donde el positivo del abrepuertas.
Hola, si la corriente es continua dices que se debe conectar un diodo en el abrepuertas, y si es el modelo 6201 solo aquí no en la placa, ok perfecto, pero el diodo como lo conectamos en dirección a la corriente u opuesto.
Gracias un cordial saludo.
Hola. Lo ideal es ponerlo tanto en bornas de la placa como en bornas del varistor.
Hola. He instalado el kit Fermax 6201 y todo funciona perfecto, el problema es que no tengo acceso a los bornes del abrepuerta para poder poner el varistor. ¿Lo puedo poner en las conexiones del abrepuerta de la placa? Gracias!!
Buenas tardes. Cuando dice: «En el caso de que sean abrepuertas de continua, nuestra recomendación es colocar un diodo 1N4004 de la misma forma que los varistores anteriormente mencionados.», ¿quiere decir que recomienda instalar ese diodo en vez del varistor? ¿Por alguna razón en concreto?
Por otro lado, ¿ese diodo valdría para cualquier abrepuertas? Realmente me interesa saberlo respecto al FERMAX 990A, que funciona AC/DC y 10-24v.
Muchas gracias por la información y su tiempo.
He instalado el abrepuertas, y electricamente funciona bien, pero solamente abre la puerta al tirsr de ella.
¿Pero se abre o está cerrado y sonando?
Acabo de cambiar el abrepuertas iba perfectamente lo que me pasa es que está sonando constantemente un zumbido como si estuviera abriendo
