En muchas averías de porteros y videoporteros hay un elemento que suele faltar y casi nunca se revisa: el varistor. Su ausencia es una de las causas más habituales de fallos prematuros en abrepuertas, placas y módulos electrónicos.
En esta guía te explicamos qué es un varistor, cuándo usarlo y cómo instalarlo correctamente, con un enfoque totalmente práctico para instaladores.

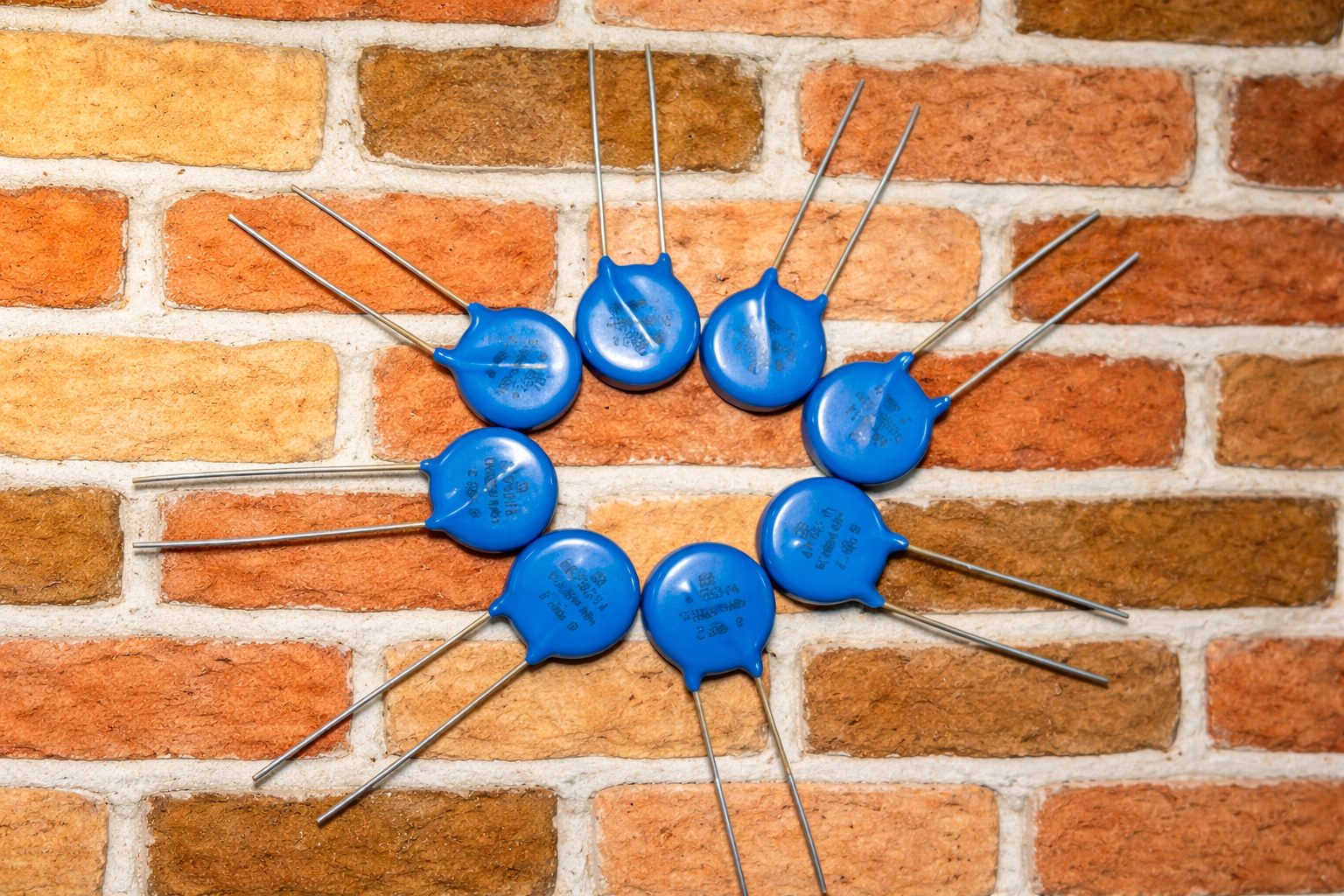

Un varistor (VDR – Resistor Dependiente de Voltaje) es un componente electrónico diseñado para proteger circuitos frente a picos de tensión.
Cuando el voltaje supera un umbral determinado, el varistor entra en conducción y absorbe el exceso de energía, evitando que llegue a componentes sensibles como:
placas electrónicas
módulos de control
grupos fónicos
centrales de videoportero
En instalaciones de porteros y videoporteros, su función es proteger la electrónica frente a sobretensiones generadas por el propio abrepuertas.
Cada vez que un abrepuertas actúa, genera un pico de tensión de retorno. Estos picos no suelen causar una avería inmediata, pero degradan la electrónica con el tiempo.
Averías intermitentes difíciles de diagnosticar
Fallos prematuros en placas y módulos
Daños en grupos fónicos y lectores
Sustituciones innecesarias de equipos
Muchas averías “misteriosas” en porteros tienen su origen aquí.
En comunidades, tiradas largas o instalaciones antiguas, estos picos se amplifican por:
longitud del cable
empalmes
fuentes de alimentación compartidas
mala calidad del cableado
Varistor o diodo: qué usar según el tipo de abrepuertas
Este punto es clave y suele hacerse mal.
Usar varistor o condensador
Es la solución adecuada para abrepuertas alimentados en alterna.
Usar diodo (por ejemplo 1N4004)
El diodo cumple la misma función de supresión del pico, pero adaptado a corriente continua.
Usar un varistor incorrecto puede ser tan malo como no usar nada.
El varistor debe colocarse en paralelo al abrepuertas, lo más cerca posible de este.
Un varistor en las bornas del abrepuertas
Opcionalmente, otro en la borna del módulo o amplificador
De este modo, el pico se absorbe antes de propagarse por la instalación.
En algunos kits como el Fermax 6201, el varistor se instala únicamente en el abrepuertas, ya que el grupo fónico no dispone de bornas específicas para este componente.
En placas y videoporteros de gama superior, sí es recomendable proteger ambos extremos.
No instalar ningún elemento de protección
Usar varistor en abrepuertas DC
Colocar el varistor lejos del abrepuertas
Pensar que “no hace falta porque funciona igual”
La instalación puede funcionar… hasta que deja de hacerlo.
El varistor es un componente económico, sencillo de instalar y fundamental para la durabilidad de cualquier instalación de portero o videoportero.
Incluirlo no es un extra: es una buena práctica profesional que evita averías, reclamaciones y sustituciones innecesarias.
Si tienes dudas sobre qué protección usar en tu instalación, en TDTprofesional puedes consultarnos sin compromiso. Trabajamos a diario con instaladores y conocemos los problemas reales de campo.
Los varistores se conectan en la borna del abrepuertas y otro en la borna del módulo (Amplificador, lector…etc)
En el grupo fónico del 6201, el varistor solo se monta en el abrepuertas, ya que el grupo fónico del kit no incluye estas conexiones, solo lo incluyen grupos fónicos de videoporteros y placas más grandes.
Como conclusión, añadir que a la hora de instalar un abrepuertas es fundamental la incorporación de un varistor para proteger nuestra instalación de la sobrecargas en la tensión.
Para más información, puedes ponerte en contacto con nosotros en nuestra web, www.tdtprofesional.com o llamando al teléfono 952 230 671.
